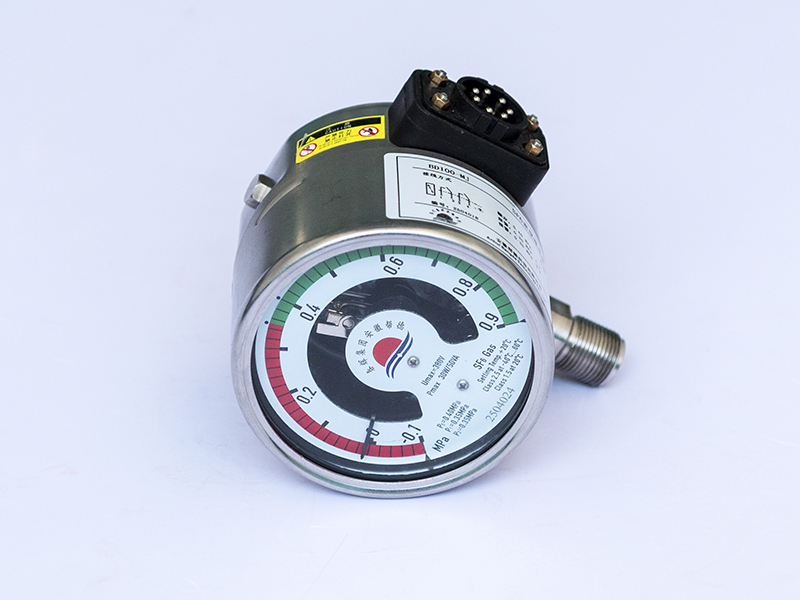

特点:

表壳和连接件均为不锈钢焊接而成

现场显示，开关点信号输出一体化设计

带有温度补偿功能的一体式焊接设计:不受环境温度

波动影响，不受海拔高度引起的环境气压影响

可针对混合气体进行补偿

仪表标记有可追叙序列号

1.规格:

标称尺寸:100mm

2.准确度:

环境温度为+20摄氏度:±1%环境温度为

-40-+60°C时:+2.5 %

3.量程:

量程0.16-2.5 MPa的真空和过压范围(20°C)按需求提供其他量程

4.校验压力:

按照客户订购需求

5.允许温度范围:

工作温度-40°-+60°(气相)储藏温度:-50-+60°C

6.开关准确度(-20-+60°C条件下)

如果开关点=校验压力PE:等于量程

如果开关点≠ 校验压力PE:向校验压力平行偏移

7.高压测试

2 kV、50 Hz、1 秒

8.过程接口

轴向安装

径向安装

标准G ¼ B接口·其它客户需要的接口类型不锈钢，扳手平面:22mm

9.压力元件

不锈钢，接液;气密性:≤1.10.mbar*l/s 测泄漏率≤1.10-9kPa-l/s测试方法:氨质谱法

10.运动部件

不锈钢;双金属片(用于温度补偿)

11.表盘

铝，刻度范围划分为红色、黄色和绿色三个区域

12.指针

铝，黑色

13.壳体

不锈钢，波体填充型

不锈钢，气体填充型

气密性:泄漏率≤1·10-6kPa·l/s

14.表玻璃

夹层安全玻璃

透明防裂塑料

15.盖环

卡口环，不锈钢，通过3个焊接点固定

16.容许湿度

≤90 %r.h.(非冷凝)

17.防护等级

IP65，符合EN60529/IEC529

18.重量

气体填充型:约0.8kg·液体填充型:约1.2kg

19.电气连接

带M20x1.5锁紧卡套的电气接线缆截面积******2.5mm

20.开关接点数量

1个磁助式电接点2个磁助式电接点

3个磁助式电接点4个磁助式电接点

开关点可调节开关点不可调节

21.开关方向

下降压力上升压力

22开关功能

常开常闭转换接点(最多2个开关点)

23.开关准确度

开关点=校准压力PE:参见准确度规格

开关点≠校准压力PE:平移到校准压力

24.******开关电压

AC 250 V

25.开关功率

气体填充型:30W/50VA，******1A

液体填充型:20W/20VA，******1A

26.开关点材料

80%Ag/20%Ni，镀金

27.接线盒类型

插拔式

接线式

28监测气体

Sf6

其它气体需求
