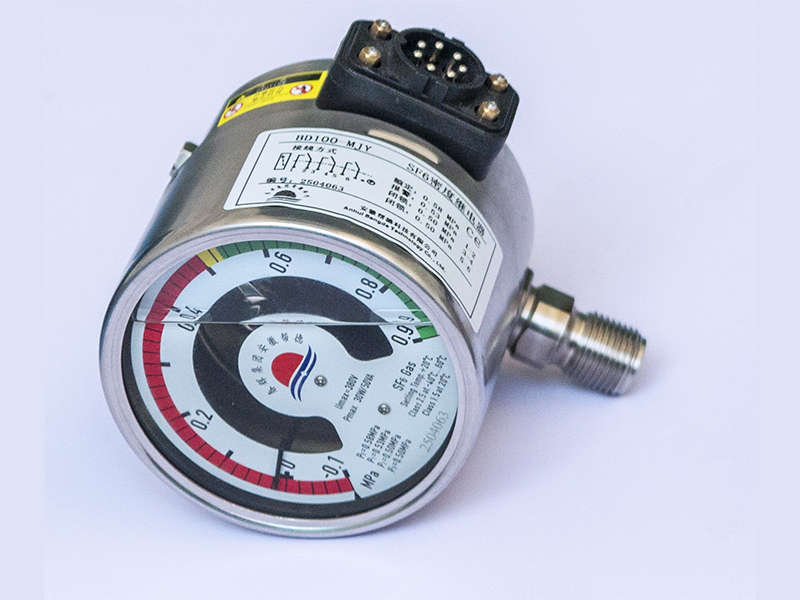

SF6密度继电器‌是一种用于监测SF6气体密度的设备，主要用于SF6断路器中。它通过测量SF6气体的压力来反映其密度变化，具有温度补偿功能，能够在环境温度变化时自动调整测量结果，确保测量的准确性‌。

特点:

经过温度补偿的波登压力表

适合户外使用

接液部位由不锈钢材质制成

就地读数带报警接点

气体密封，不受大气压压力波动和海拔变化的影响

1.规格:

标称尺寸:100mm

2.准确度:

环境温度为20摄氏度:±1%

3.量程:

e-0.1Mpa-2.5Mpa

按需求提供其他量程

4.校验压力:

按照客户订购需求

5.允许温度范围:

工作温度-40°-+60°(气相)

6.报警电接点/开关功率

1个磁助式电接点

2个磁助式电接点

开关功能:常闭或常开，带电隔离(可选)

●开关点:不可调;******开关电压:250V

开关功率:30V/50VA，******1A

电接点材料:80%Ag/20%Ni，镀金7

7开关准确度(-20-+60°C 条件下)

●如果开关点=校验压力PE:等于量程

如果开关点≠校验压力PE:向校验压力平行偏移

8.高压测试

●2 kV、50 Hz、1秒

9.电气接口

连接电缆:长1m(电缆长度可定制)

10.过程接口

轴向安装·径向安装·标准G¼B接口

其它客户需要的接口类型

不锈钢，扳手平面:14 mm

11.压力元件

不锈钢，接液;气密性:≤1·10-8mbar·l/s

。测试方法:氨质谱法

12.运动部件

不锈钢;双金属片(用于温度补偿)

13.表盘

铝，刻度范围划分为红色、黄色和绿色三个区域

14.指针

铝，黑色

15.壳体

气密性:≤1·10-5 mbar·l/s不锈钢，充气型

测试方法:氨质谱法

16.表玻璃

丙烯酸塑料

多层安全玻璃

17.盖环

卡口环，不锈钢，通过3个焊接点固定

18.防护等级

IP65，符合EN 60529/IEC529

19.重量

约0.25 kg

20.监测气体

Sf6

其它气体需求
